Sprawa dla Drut aluminiowy W zastosowaniach przemysłowych

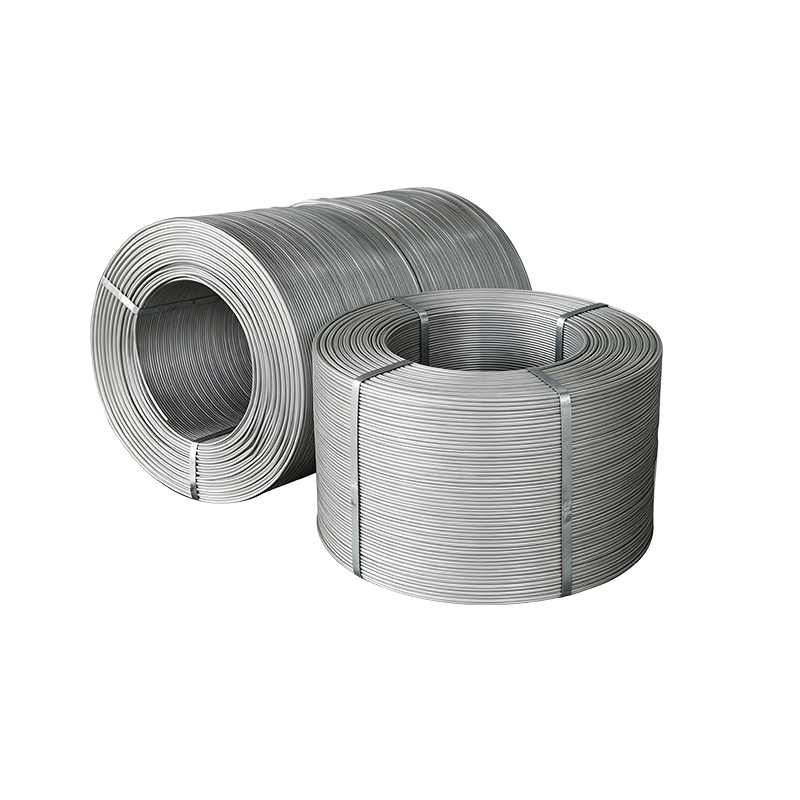

Drut aluminiowy rozszerzył się znacznie poza swoje początki w napowietrznym przenoszeniu mocy, stając się materiałem o krytycznym znaczeniu w elektronice, motoryzacji, lotnictwie, budownictwie i produkcji przemysłowej. Połączenie niskiej gęstości (2,70 g/cm3 w porównaniu do 8,96 g/cm3 miedzi), konkurencyjnej przewodności elektrycznej przy równoważnych przekrojach i struktury kosztów uwzględniającej mniej więcej jedną trzecią miedzi w przeliczeniu na kilogram sprawiło, że drut aluminiowy jest domyślnym wyborem wszędzie tam, gdzie waga, koszt lub jedno i drugie stanowią ograniczenia projektowe. Dla danej obciążalności prądowej przewodnik aluminiowy wymaga około 1,6 razy pola przekroju poprzecznego miedzi, ale powstały przewodnik nadal waży około połowę mniej, co jest kompromisem korzystnym w większości zastosowań długotrwałych i wrażliwych na ciężar.
To, co zmieniło się w ostatnich dziesięcioleciach, to zaawansowanie inżynieryjne stosowane w produkcji drutu aluminiowego. Wczesne okablowanie aluminiowe zyskało złą reputację w zakresie niezawodności w domowych instalacjach elektrycznych z powodu niekompatybilnego sprzętu zakończeniowego i słabego zrozumienia zjawiska rozszerzalności cieplnej na połączeniach. Nowoczesne zastosowania drutu aluminiowego rozwiązują te problemy poprzez dobór stopu, obróbkę powierzchni i inżynierię złączy – zmieniając dyskusję z tego, czy drut aluminiowy jest odpowiedni, na gatunek i konfigurację optymalną dla konkretnego przypadku zastosowania. Gama dostępnych produktów z drutu aluminiowego obejmuje obecnie druty aluminiowe o ultrawysokiej czystości 5N do łączenia półprzewodników, po druty ze stopu 7xxx o wysokiej wytrzymałości do konstrukcyjnych zespołów kabli lotniczych i kosmicznych, z dziesiątkami punktów specyfikacji pomiędzy nimi.
Klasyfikacja drutu według serii stopów i właściwości każdego gatunku
System oznaczeń stopów opracowany przez Aluminium Association dzieli przetworzone stopy aluminium na serie określone według podstawowego pierwiastka stopowego, a każda seria zapewnia odrębną kombinację właściwości mechanicznych i elektrycznych odpowiednich do zastosowań w drutach.
| Seria stopów | Podstawowy element stopowy | Typowa wytrzymałość na rozciąganie | Przewodność (% IACS) | Kluczowe zastosowania drutu |
|---|---|---|---|---|
| 1xxx | Brak (≥99% Al) | 60–185 MPa | 61–64% | Przewodniki elektryczne, transformatory, druty łączące |
| 4xxx | Krzem (Si) | 140–190 MPa | 30–40% | Wypełniacz spawalniczy (ER4043, ER4047), lutowanie |
| 5xxx | Magnez (Mg) | 190–310 MPa | 27–35% | Wypełniacz spawalniczy (ER5356), morski, konstrukcyjny |
| 6xxx | Magnez-krzem | 200–310 MPa | 52–58% | Przewody napowietrzne (6201), okablowanie samochodowe |
| 7xxx | Cynk (Zn) | 400–570 MPa | 35–45% | Kabel strukturalny dla przemysłu lotniczego, zastosowania przy dużych obciążeniach |
Odwrotna zależność między wytrzymałością a przewodnością jest głównym kompromisem w specyfikacji drutu aluminiowego. Seria 1xxx maksymalizuje przewodność kosztem wytrzymałości mechanicznej; seria 7xxx odwraca ten priorytet. Seria 6xxx zajmuje najbardziej znaczące pod względem komercyjnym miejsce pośrednie — wystarczająca wytrzymałość do zastosowań w przewodach strukturalnych w połączeniu z wystarczająco wysoką przewodnością do przenoszenia mocy, dlatego też stop 6201-T81 stał się na całym świecie standardem dla linii napowietrznych wykonanych wyłącznie ze stopów aluminium (AAAC).
Aluminiowy drut spawalniczy: wybór wypełniacza, dopasowanie procesu i typowe tryby awarii
Aluminiowy drut spawalniczy pełni zarówno funkcję wypełniacza strukturalnego, jak i metalurgicznego modyfikatora jeziorka spawalniczego — jego skład determinuje nie tylko wytrzymałość osadzonego metalu, ale także podatność na pęknięcia podczas krzepnięcia, odporność na korozję w trakcie użytkowania oraz zgodność z obróbką po spawaniu, taką jak anodowanie lub obróbka cieplna. Dwie dominujące rodziny wypełniaczy spełniają większość wymagań przemysłowych: Wypełniacze 4xxx (Al-Si). oferują doskonałą płynność, niskie ryzyko pękania skurczowego podczas krzepnięcia i stabilne zachowanie łuku, dzięki czemu ER4043 jest domyślnym wyborem ogólnego przeznaczenia dla metali nieszlachetnych 6xxx. Wypełniacze 5xxx (Al-Mg). — głównie ER5356 i ER5183 — zapewniają wyższą wytrzymałość połączeń spawanych (do 290 MPa) i doskonałą wydajność w środowiskach słonowodnych, kosztem nieco większej wrażliwości na porowatość i tendencji do pękania korozyjnego naprężeniowego, jeśli są stosowane z niektórymi stopami na bazie wysokiej zawartości Mg w stanie uczulonym.
Porowatość jest najczęstszym problemem związanym z jakością spawania aluminium, a stan drutu dodatkowego jest jednym z jego głównych źródeł. Naturalna warstwa tlenku aluminium jest higroskopijna — pochłania wilgoć z powietrza, która podczas krzepnięcia uwalnia wodór do jeziorka spawalniczego. Drut przechowywany w otwartym opakowaniu w wilgotnym środowisku warsztatowym gromadzi wilgoć na swojej powierzchni w ciągu kilku godzin. Suszenie przed użyciem w piekarniku w temperaturze 70–80°C przez jedną do dwóch godzin jest standardową praktyką naprawczą, chociaż bardziej niezawodnym rozwiązaniem jest hermetycznie zamknięte opakowanie przechowywane do momentu użycia. Czystość powierzchni drutu — w szczególności brak pozostałości smaru ciągnącego i zminimalizowana grubość warstwy tlenku — to zmienna produkcyjna określająca ilość wodoru, którą spawacz musi opanować przed zajarzeniem łuku.
Kompatybilność systemów paszowych jest powracającym wyzwaniem praktycznym. Aluminiowy drut spawalniczy jest znacznie bardziej miękki niż drut stalowy o równoważnych średnicach, a standardowe systemy MIG ze stalą — rolki napędowe z rowkiem w kształcie litery V i zoptymalizowane stalowe tuleje — odkształcają drut, powodując tworzenie się gniazd ptaków i nieprawidłowe podawanie, co skutkuje niespójnymi profilami ściegów. Rolki napędowe z rowkiem w kształcie litery U lub radełkowane, krótki przewód wyłożony teflonem oraz konfiguracje palnika typu push-pull to uznane rozwiązania sprzętowe. W przypadku zrobotyzowanych i zautomatyzowanych stanowisk spawalniczych, gdzie konsystencja surowca bezpośrednio reguluje powtarzalność ściegu, tolerancja średnicy drutu (zwykle określana na poziomie ±0,01 mm lub mniej) staje się krytyczną zmienną zaopatrzenia obok składu chemicznego.
Temperament, stan powierzchni i zmienne produkcyjne określające użyteczność drutu
Oznaczenie stanu hartowanego — seria H dla drutu utwardzanego przez odkształcenie, O dla całkowicie wyżarzonego, seria T dla stopów poddanych obróbce cieplnej — informuje o zakresie właściwości mechanicznych, ale nie o ścieżce procesu, która je wytworzyła. Dwie cewki o identycznych oznaczeniach stanu hartowanego mogą znacznie różnić się rozkładem naprężeń szczątkowych, jednorodnością wielkości ziaren i grubością tlenku powierzchniowego, w zależności od tego, czy prawidłowo zastosowano cykle wyżarzania pośredniego, czy kontrolowano atmosferę w piecu oraz czy prędkość ciągnienia i smarowanie zostały zoptymalizowane dla stopu. Różnice te objawiają się zmianami właściwości wzdłuż długości cewki – problem, który staje się widoczny dopiero podczas dalszej obróbki, gdy jeden odcinek drutu zachowuje się niespójnie z innym.
Stan powierzchni wpływa jednocześnie na wiele dalszych wyników. W przypadku drutów wiążących grubość i jednorodność warstwy tlenku określają kinetykę tworzenia wiązania i niezawodność połączenia w warunkach cykli termicznych. W przypadku drutu spawalniczego pozostałości smaru powierzchniowego bezpośrednio wpływają na porowatość spoiny. W przypadku drutu stosowanego w widocznych zespołach lub elementach anodowanych zadrapania powierzchni i ślady matrycy powstałe w procesie ciągnienia wpływają na ostateczny wygląd. Inspekcja powierzchni na linii produkcyjnej za pomocą prądów wirowych lub systemów optycznych podczas procesu ciągnienia wychwytuje te defekty, zanim dotrą one do gotowego zwoju — jest to funkcja, która odróżnia producentów korzystających z automatycznego monitorowania jakości od producentów polegających wyłącznie na pobieraniu próbek na końcu linii. Określanie drutu na podstawie klasy jakości powierzchni, a nie tylko tolerancji wymiarowych i chemicznych, to praktyka, która zmniejsza obciążenie związane z inspekcją przychodzącą i zmienność procesów na dalszym etapie w przypadku odbiorców masowych.
Pojawiające się czynniki popytowe: platformy pojazdów elektrycznych, energia odnawialna i presja na zmniejszanie wagi
Trzy zbieżne trendy technologiczne zmieniają popyt na drut aluminiowy w sposób, który będzie napędzał ewolucję specyfikacji przez pozostałą część dekady. Rozwój platformy pojazdów elektrycznych jest najszybszy. Ponieważ producenci OEM zastępują miedziane segmenty wiązek przewodów aluminiowymi odpowiednikami w celu zmniejszenia masy pojazdu — zmniejszenie masy o 40–50% w celu uzyskania równoważnej obciążalności prądowej w przewodach magistrali wysokiego napięcia — motoryzacyjny łańcuch dostaw przejmuje specyfikacje przewodów, których wcześniej nie kwalifikował: trwałość cyklu o dużej elastyczności, odporność na zmęczenie wibracyjne przez 15 lat żywotności pojazdu oraz wydajność złącza zaciskanego w cyklach termicznych od -40°C do 150°C. Wymagania te napędzają rozwój mikrostopów aluminium (Al-Fe-Cu, Al-Zr), które poprawiają właściwości zmęczeniowe bez pogorszenia przewodności w porównaniu z konwencjonalnymi stopami 6xxx.
Infrastruktura energii odnawialnej — zarówno okablowanie farm fotowoltaicznych, jak i uzwojenia generatorów turbin wiatrowych — zapewnia stały wzrost wolumenu przewodów elektrycznych 1xxx i 6xxx. Producenci transformatorów dostarczających instalacje fotowoltaiczne i wiatrowe na skalę sieciową określają konstrukcje uzwojeń o wyższej wydajności, które wymagają węższych tolerancji rezystancji i bardziej spójnej geometrii przekroju poprzecznego niż transformatory użytkowe poprzednich generacji. Modernizacja napowietrznych linii przesyłowych z wykorzystaniem wysokotemperaturowych przewodów o niskim zwisie (HTLS) – które zawierają drut ze stopu aluminium o zwiększonej odporności na pełzanie w podwyższonych temperaturach roboczych – nabiera tempa, ponieważ operatorzy sieci dążą do zwiększenia wydajności bez konieczności budowy nowych wież. Każde z tych zastosowań skłania branżę drutu aluminiowego w stronę bardziej rygorystycznych specyfikacji, lepszej dokumentacji i bardziej rygorystycznej kontroli procesu, podnosząc poprzeczkę techniczną dla dostawców i poziom jakości, jakiego powinni oczekiwać kupujący.
