Drut ze stopu aluminium: gatunki, właściwości, zastosowania i przewodnik po źródłach

Co jest Drut ze stopu aluminium i czym różni się od czystego drutu aluminiowego?

Drut ze stopu aluminium to materiał przewodzący wytwarzany przez dodanie kontrolowanych ilości pierwiastków stopowych — najczęściej magnezu, krzemu, żelaza, miedzi lub metali ziem rzadkich — do podstawowej aluminiowej osnowy. Rezultatem jest drut, który zachowuje charakterystyczną dla aluminium niską gęstość i odporność na korozję, zapewniając jednocześnie znacznie lepszą wytrzymałość na rozciąganie, stabilność przewodności i odporność na zmęczenie.

Drut z czystego aluminium (seria 1xxx, 99% Al) ma ostateczną wytrzymałość na rozciąganie około 60–80 MPa , co czyni go nieodpowiednim do zastosowań przenoszących obciążenia lub o wysokich wibracjach. Typowe gatunki drutu ze stopów aluminium stosowane w usługach elektrycznych i konstrukcyjnych obejmują:

• 1350-H19 — elektroenergetyczny, prawie czysty Al, stosowany w napowietrznych przewodach elektroenergetycznych (ACSR, AAAC)
• 6101 / 6201 — Stop Al-Mg-Si, poddawany obróbce cieplnej, wytrzymałość na rozciąganie 295–330 MPa, szeroko stosowany w przewodnikach AAAC i ACAR
• 5056 / 5154 — Stop Al-Mg, doskonała odporność na korozję, powszechny w wiązkach przewodów morskich i samochodowych
• Seria 8000 (8030, 8176) — Stop Al-Fe-Cu, zatwierdzony przez NEC do stosowania w drutach budowlanych jako substytut miedzi

Kluczowa różnica polega na mikrostrukturze: pierwiastki stopowe wprowadzają fazy utwardzania wydzieleniowego lub wzmocnienia w roztworze stałym, których brakuje czystemu aluminium, umożliwiając inżynierom dostosowanie wytrzymałości, odporności na pełzanie i przewodności elektrycznej do konkretnych wymagań projektowych.

Właściwości mechaniczne i elektryczne: co kupujący muszą wiedzieć

Wybór odpowiedniego gatunku drutu ze stopu aluminium wymaga zrównoważenia dwóch właściwości, które często są ze sobą sprzeczne: przewodności elektrycznej (mierzonej jako procent IACS — International Annealed Copper Standard) i wytrzymałości na rozciąganie. Poniższa tabela porównuje gatunki najbardziej istotne z komercyjnego punktu widzenia:

Oprócz przewodności i wytrzymałości, trzy dodatkowe właściwości decydują o długoterminowej wydajności usługi:

• Odporność na pełzanie — Pod wpływem długotrwałego obciążenia rozciągającego drut aluminiowy może z czasem wydłużyć się (pełzanie), powodując zwisanie przewodu w liniach napowietrznych. Stopy z dodatkami Fe i Si (8030, 6201) wykazują znacznie niższe szybkości pełzania niż czyste aluminium.
• Odporność na zmęczenie — Pękanie zmęczeniowe wywołane wibracjami jest głównym rodzajem awarii przewodów napowietrznych. Stopy 6201 i domieszkowane pierwiastkami ziem rzadkich wykazują granice wytrzymałości zmęczeniowej 30–50% wyższy niż 1350-H19 przy równoważnych średnicach.
• Odporność na korozję — Powłoka naturalnego tlenku glinu (Al₂O₃) na wszystkich stopach aluminium zapewnia dobrą ochronę przed czynnikami atmosferycznymi. Stopy zawierające Mg (seria 5xxx) sprawdzają się najlepiej w środowiskach mgły solnej i przybrzeżnych.

Główne zastosowania w różnych branżach

Drut ze stopu aluminium jest stosowany na szerszej gamie rynków końcowych, niż przewiduje większość kupujących. Każde zastosowanie nakłada odrębny zestaw wymagań na właściwości drutu.

Przesyłanie i dystrybucja mocy

Największym jednolitym rynkiem drutu ze stopów aluminium są napowietrzne przewody elektroenergetyczne. W przewodnikach w całości wykonanych ze stopów aluminium (AAAC) zastosowano wyłącznie linkę 6201, co zapewnia doskonały stosunek wytrzymałości do masy w porównaniu z ACSR (aluminium wzmocnione stalą) na rozpiętościach do 500 m. Modernizacja globalnej infrastruktury przesyłowej, szczególnie w Azji i na Bliskim Wschodzie, zwiększa popyt na drut 6201 o wysokiej wytrzymałości i średnicach od 2,0 mm do 4,5 mm.

Budynek i okablowanie budowlane

W odpowiedzi na dziesięciolecia obaw związanych z awarią połączeń w przypadku starszego okablowania z czystego aluminium, opracowano drut ze stopu serii 8000 (8030, 8176), aby wyeliminować te problemy. NEC Artykuł 310 i UL 83 obecnie wyraźnie wymienia stop serii 8000 jako zatwierdzony materiał przewodzący dla obwodów odgałęzionych w budynkach mieszkalnych i komercyjnych. Jego przewodność odpowiada aluminium klasy 1350, a poprawiona ciągliwość i odporność na pełzanie na zaciskach sprawiają, że jest to opłacalny substytut miedzi, która kosztuje około 3–4× więcej na kilogram .

Wiązki przewodów samochodowych i pojazdów elektrycznych

Redukcja masy jest najwyższym priorytetem dla producentów OEM z branży motoryzacyjnej. Zastąpienie drutu miedzianego drutem ze stopu aluminium w wiązkach nadwozia i połączeniach akumulatora może zmniejszyć masę uprzęży o 40–48% . Wyzwaniem jest osiągnięcie odpowiedniej elastyczności przy małych średnicach (0,35–0,5 mm²), dlatego zamiast standardowych gatunków stosuje się mikrostopy Al-Fe-Cu i Al-Mg-Si poddane specjalistycznym procesom ciągnienia i wyżarzania. Tesla, Toyota i kilku europejskich producentów OEM w całej gamie swoich pojazdów elektrycznych przenieśli wysokoprądowe kable akumulatorowe na drut ze stopu aluminium.

Spawanie i produkcja przyrostowa

Druty spawalnicze ze stopów aluminium ER4043 i ER5356 to dwa najczęściej stosowane materiały dodatkowe do spawania MIG/TIG konstrukcji aluminiowych. ER4043 (Al-Si) zapewnia niższą wrażliwość na pęknięcia i gładszy profil stopki; ER5356 (Al-Mg) zapewnia wyższą wytrzymałość na rozciąganie w strefie spoiny ( ~260 MPa w porównaniu do ~190 MPa dla ER4043) i jest preferowanym wyborem do spoin morskich i konstrukcyjnych. Te same rodziny stopów są obecnie wykorzystywane jako drut wsadowy w produkcji przyrostowej metodą łuku drutowego (WAAM) w przypadku dużych komponentów lotniczych i narzędziowych.

Proces produkcyjny: od pręta do końcowego drutu

Zrozumienie sposobu produkcji drutu ze stopu aluminium pomaga kupującym ocenić deklaracje jakościowe i określić prawidłowe parametry produktu.

1. Stopowanie i odlewanie — Wlewki aluminiowe topi się w piecach indukcyjnych lub opalanych gazem. Pierwiastki stopowe dodaje się w precyzyjnych proporcjach, odgazowuje za pomocą strumienia azotu lub argonu w celu usunięcia porowatości wodorowej i wlewa do pręta metodą ciągłego odlewania (proces Properzi lub Conform) do średnic 9–20 mm.
2. Walcowanie na gorąco — Pręt odlewany jest natychmiast walcowany na gorąco w temperaturze 400–500 °C poprzez serię walcowań w celu udoskonalenia struktury ziaren i osiągnięcia docelowej średnicy pręta (zwykle 9,5 mm w przypadku surowca do ciągnienia drutu).
3. Ciągnienie drutu — Pręt jest przeciągany przez matryce z węglika wolframu lub diamentu w wielu przejściach, stopniowo zmniejszając średnicę. W razie potrzeby stosuje się wyżarzanie pośrednie w temperaturze 300–380 ° C, aby przywrócić plastyczność pomiędzy etapami ciągnienia.
4. Obróbka cieplna (temperowanie) — W przypadku stopów do ulepszania cieplnego (6xxx, 2xxx) obróbka cieplna przesycająca, a następnie sztuczne starzenie (T6, T81) powoduje wytworzenie mikrostruktury utwardzanej wydzieleniowo, która nadaje drutowi ostateczne właściwości mechaniczne.

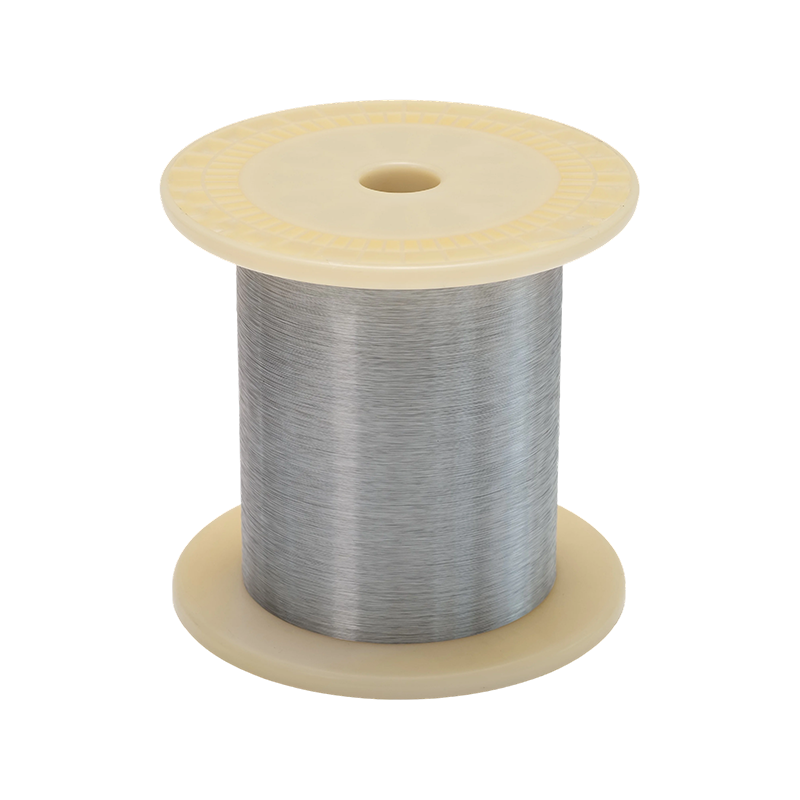

5. Obróbka powierzchni i nawijanie — Drut może zostać pokryty lekką powłoką olejową w celu ochrony przed korozją lub powłoką cynową/cynkową w celu zapewnienia kompatybilności złączy, a następnie nawinięty na szpule lub cewki do ciężaru określonego przez klienta.

Kluczowe punkty kontroli jakości obejmują skład chemiczny (spektrometria OES), próbę rozciągania zgodnie z normą ASTM B557, pomiar rezystywności zgodnie z normą ASTM B193 oraz kontrolę powierzchni pod kątem śladów lub szwów tworzących miejsca inicjacji zmęczenia.

Jak pozyskać drut ze stopu aluminium: standardy, specyfikacje i ocena dostawcy

Zespoły zakupowe po raz pierwszy zaopatrujące się w drut ze stopu aluminium lub zmieniające dostawców – powinny odnieść się do następujących norm w celu ustalenia swoich specyfikacji technicznych:

• ASTM B396 / B397 — Żyła pleciona koncentrycznie ze stopu 6201-T81
• ASTM B800 / B801 — Drut stopowy serii 8000 do zastosowań budowlanych
• IEC 62004 — Drut ze stopu aluminium odporny na ciepło do przewodów napowietrznych
• AWS-a5.10 — Elektrody i pręty spawalnicze z gołego aluminium i stopów aluminium
• GB/T 23308 — Chińska norma krajowa dotycząca drutu ze stopu aluminium stosowanego w przewodach napowietrznych (istotna dla zaopatrzenia w łańcuchu dostaw w regionie Azji i Pacyfiku)

Oceniając dostawców, żądaj certyfikaty testów młyna (MTC) które obejmują numer wytopu/partii, skład chemiczny, wyniki testów rozciągania i wydłużenia oraz dane dotyczące rezystywności. Renomowani producenci będą powoływać się na akredytację laboratorium strony trzeciej (ISO/IEC 17025) w celu przeprowadzenia wewnętrznych testów. W przypadku zastosowań masowych lub krytycznych należy rozważyć wymaganie fabrycznych testów akceptacyjnych (FAT) z udziałem świadka lub kontroli strony trzeciej w zakładzie przed wysyłką.

Czasy realizacji standardowych gatunków (1350, 8030, 6201) zazwyczaj wahają się od 4–8 tygodni ex-works dla zamówień powyżej 5 ton. Niestandardowe kompozycje stopów, niestandardowe średnice lub specjalne stany mogą wymagać 10–16 tygodni i minimalnej wielkości zamówienia 2–5 ton na rozmiar.
